يدمج واجهة RGB LCD مع لمسة سعوية 5 نقاط، وواجهات طرفية متعددة

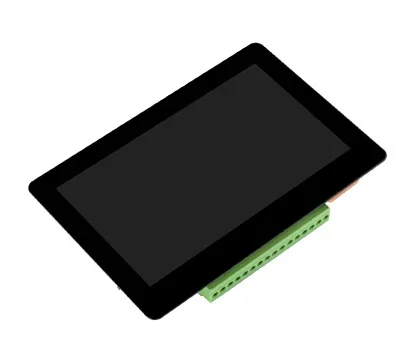

ESP32-S3-Touch-LCD-4.3B
الإصدار القياسي، بدون حالة

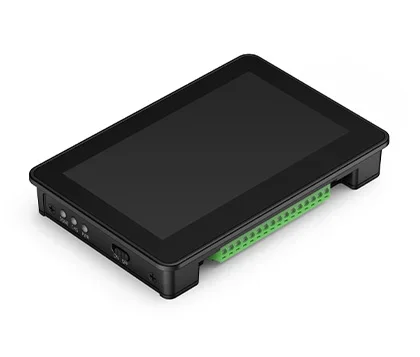

ESP32-S3-Touch-LCD-4.3B-BOX
مع حالة من البلاستيك

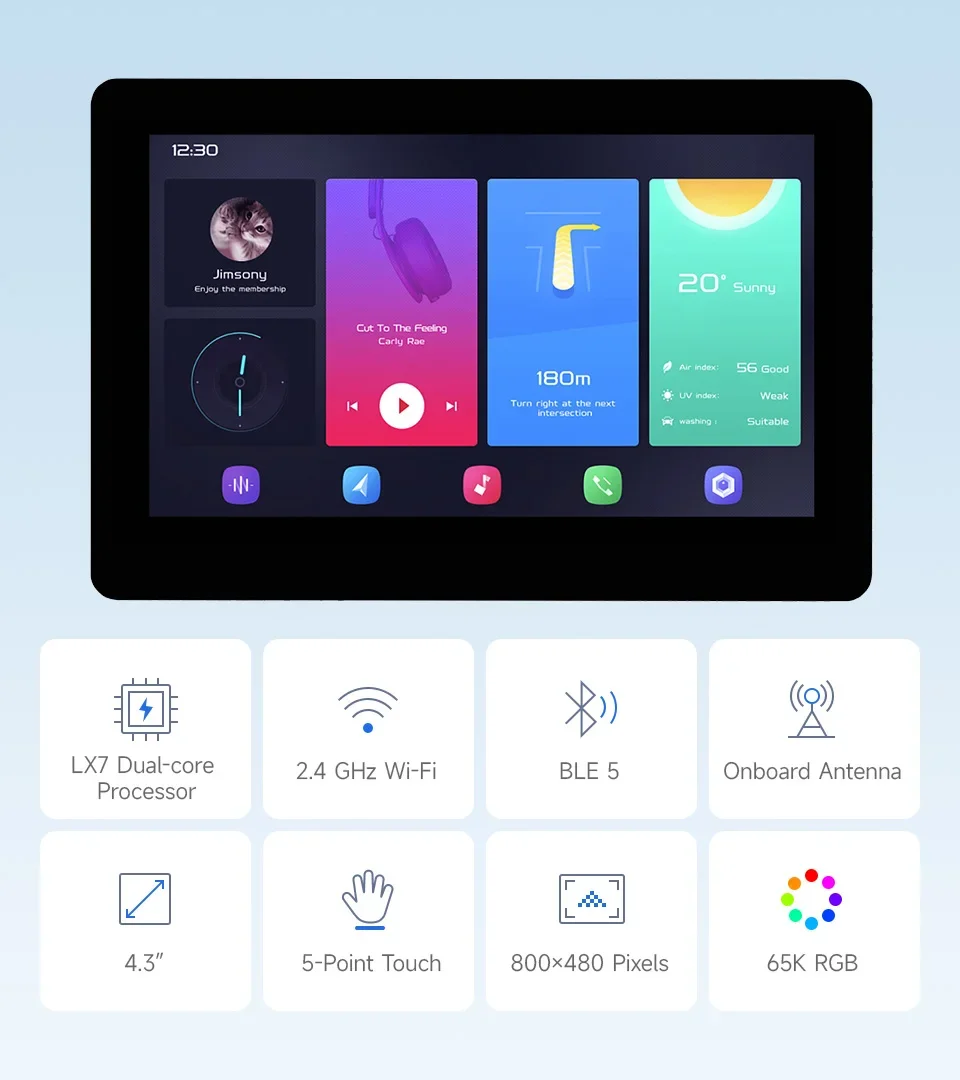

ESP32-S3-Touch-LCD-4.3B عبارة عن لوحة تطوير لوحدة التحكم الدقيقة مع دعم 2.4 جيجا هرتز WiFi وBLE 5، وتدمج Flash وPSRAM عالي السعة.يمكن لشاشة اللمس السعوية مقاس 4.3 بوصة المدمجة تشغيل برامج واجهة المستخدم الرسومية مثل LVGL بسلاسة.مدمج مع مختلف الواجهات الطرفية، مناسب للتطوير السريع لـ HMI وتطبيقات ESP32-S3 الأخرى
مزود بمعالج Xtensa 32 بت LX7 ثنائي النواة، تردد رئيسي يصل إلى 240 ميجاهرتز
يدعم شبكة Wi-Fi بتردد 2.4 جيجا هرتز (802.11 b/g/n) وBluetooth 5 (LE)، مع هوائي مدمج
ذاكرة SRAM مدمجة بسعة 512 كيلو بايت وذاكرة قراءة فقط 384 كيلو بايت، مع فلاش داخلي بسعة 16 ميجابايت وذاكرة PSRAM بسعة 8 ميجابايت

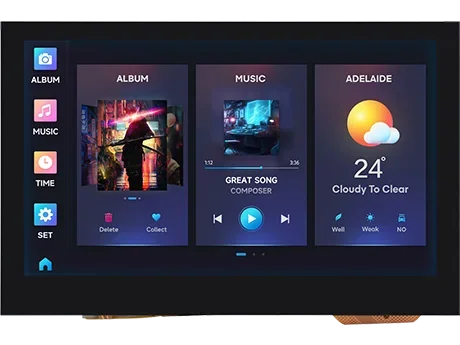

شاشة لمس سعوية مقاس 4.3 بوصة، دقة 800 × 480، لون 65 ألف
يدعم التحكم باللمس بالسعة عبر واجهة I2C، لمسة 5 نقاط مع دعم المقاطعة
منظم الجهد الكهربي على متن الطائرة، يدعم مصدر طاقة واسع النطاق من 7 إلى 36 فولت
شريحة RTC مدمجة وبطارية قابلة لإعادة الشحن لضمان عدم فقدان بيانات الوقت عند انقطاع الطاقة
على متن CAN، RS485، واجهة I2C وفتحة بطاقة TF، رأس البطارية GH1.25 2P وواجهات IO الرقمية المعزولة، إلخ.
يدعم الإدخال الرقمي السلبي والنشط، مع عزل optocoupler ثنائي الاتجاه
يدعم الإخراج الرقمي مع عزل optocoupler، ويوفر قدرة قيادة أعلى مع تيار غرق يصل إلى 450 مللي أمبير
مؤشرات LED مدمجة للإشارة إلى حالة الطاقة وإعادة شحن البطارية
يدعم الساعة المرنة والإعداد المستقل لإمدادات الطاقة للوحدة وأدوات التحكم الأخرى لتحقيق استهلاك منخفض للطاقة في سيناريوهات مختلفة

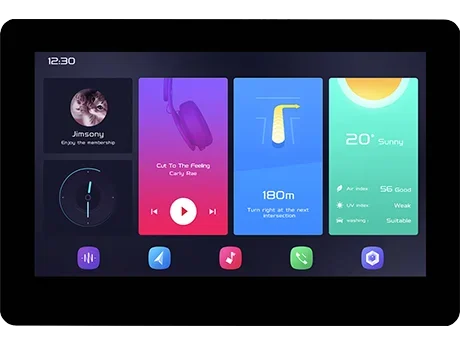

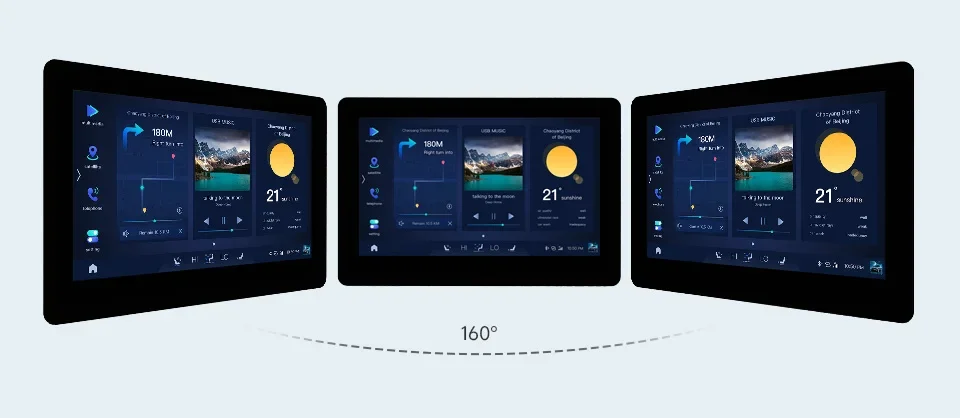

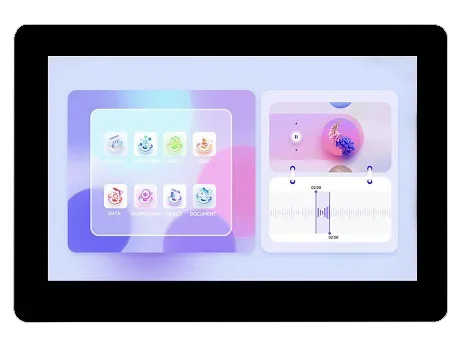

أداء عرض ممتاز، 160° زاوية مشاهدة واسعة

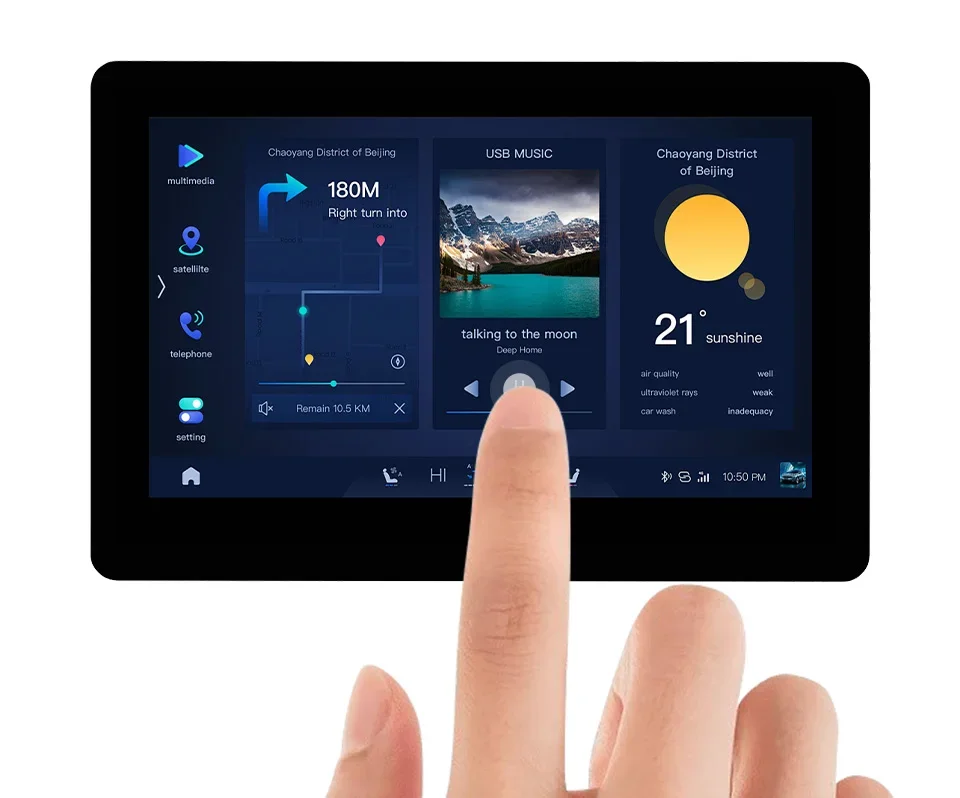

يدعم وظيفة اللمس مع واجهة I2C، لمسة 5 نقاط للتشغيل المرن وتفاعل سلس لواجهة المستخدم متعددة النقاط
يدعم توسيع الأجهزة الطرفية المتعددة عبر CAN وRS485 وI2C وواجهات IO المعزولة

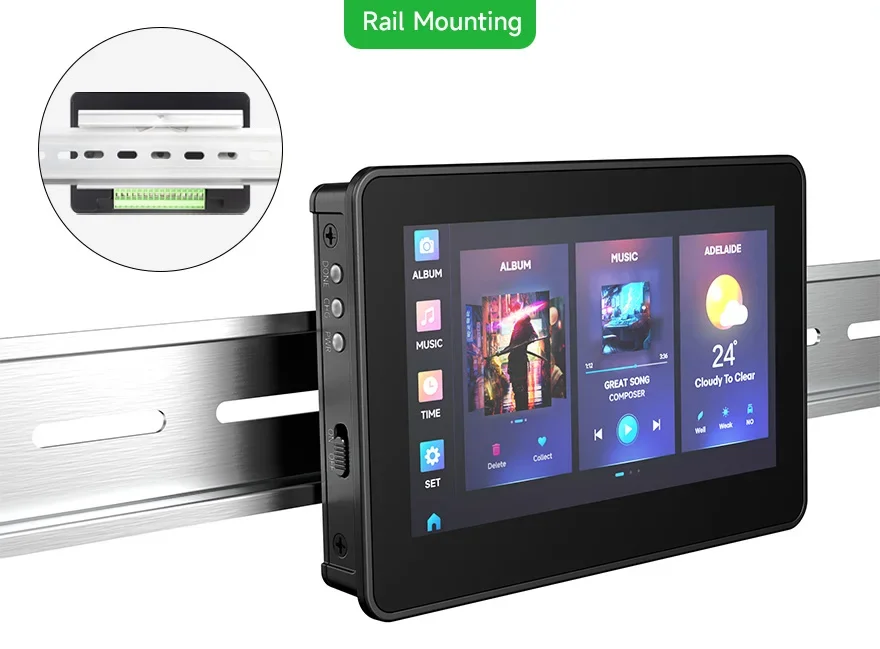

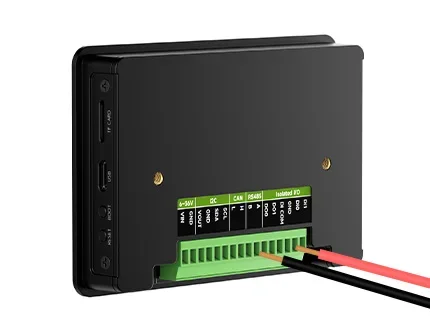

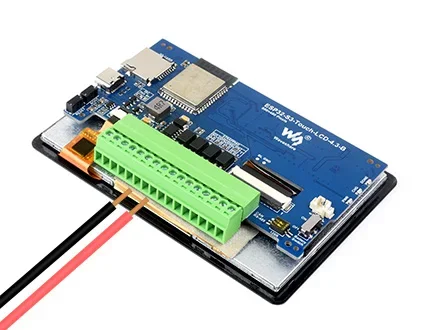

يأتي مع نوعين من المحطات اللولبية، مما يسمح بالأسلاك السفلية أو الخلفية، وهو أكثر ملاءمة للدمج في سيناريوهات التطبيق المختلفة مثل سكة DIN أو الأجهزة المدمجة

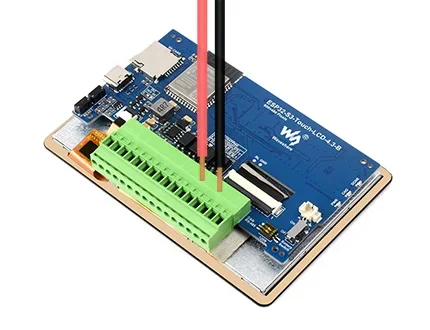

الأسلاك السفلية
الأسلاك الخلفية
الأسلاك الخلفية
ملحوظة: إصدار الجراب لا يدعم الأسلاك السفلية.

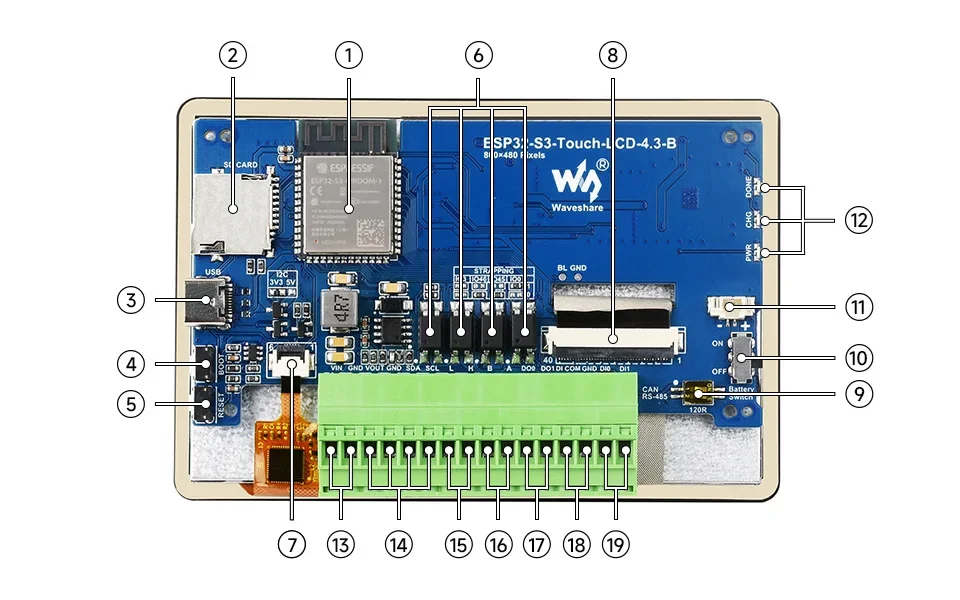

ESP32-S3-WROOM-1-N16R8
SoC مزود بشبكة WiFi وBluetooth، وتردد تشغيل يصل إلى 240 ميجاهرتز، وPSRAM مدمج سعة 8 ميجابايت وفلاش سعة 16 ميجابايت
فتحة للبطاقات TF
منفذ يو اس بي من النوع سي
زر التمهيد
اضغط مع الاستمرار أثناء التشغيل لحرق البرنامج
زر إعادة الضبط
عزل Optocoupler
موصل لوحة اللمس
موصل لوحة العرض 4.3 بوصة
اختيار المقاومات الطرفية RS485 وCAN
إغلاق بشكل افتراضي
تشغيل/إيقاف إمداد طاقة البطارية
3.7 فولت بطارية ليثيوم واحدة GH1.25 رأس

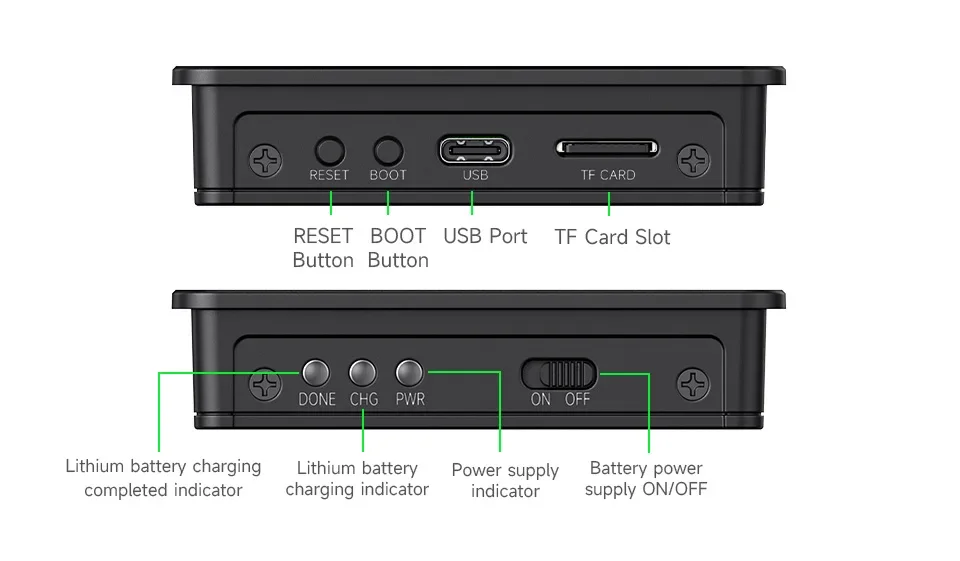

مؤشرات الحالة
تم ذلك: مؤشر اكتمال شحن بطارية الليثيوم
CHG: مؤشر شحن بطارية الليثيوم
PWR: مؤشر إمداد الطاقة
(سيومض CHG وسيضيء DONE عند الاتصال بمصدر طاقة التيار المستمر وبدون توصيل بطارية الليثيوم أو إيقاف تشغيل مفتاح البطارية)
محطة إمداد الطاقة تيار مستمر 7-36 فولت
محطة واجهة I2C
مخرج دبوس VOUT 5 فولت/3.3 فولت (التبديل بواسطة المقاوم الموجود على اللوحة)
محطة واجهة CAN
محطة واجهة RS485

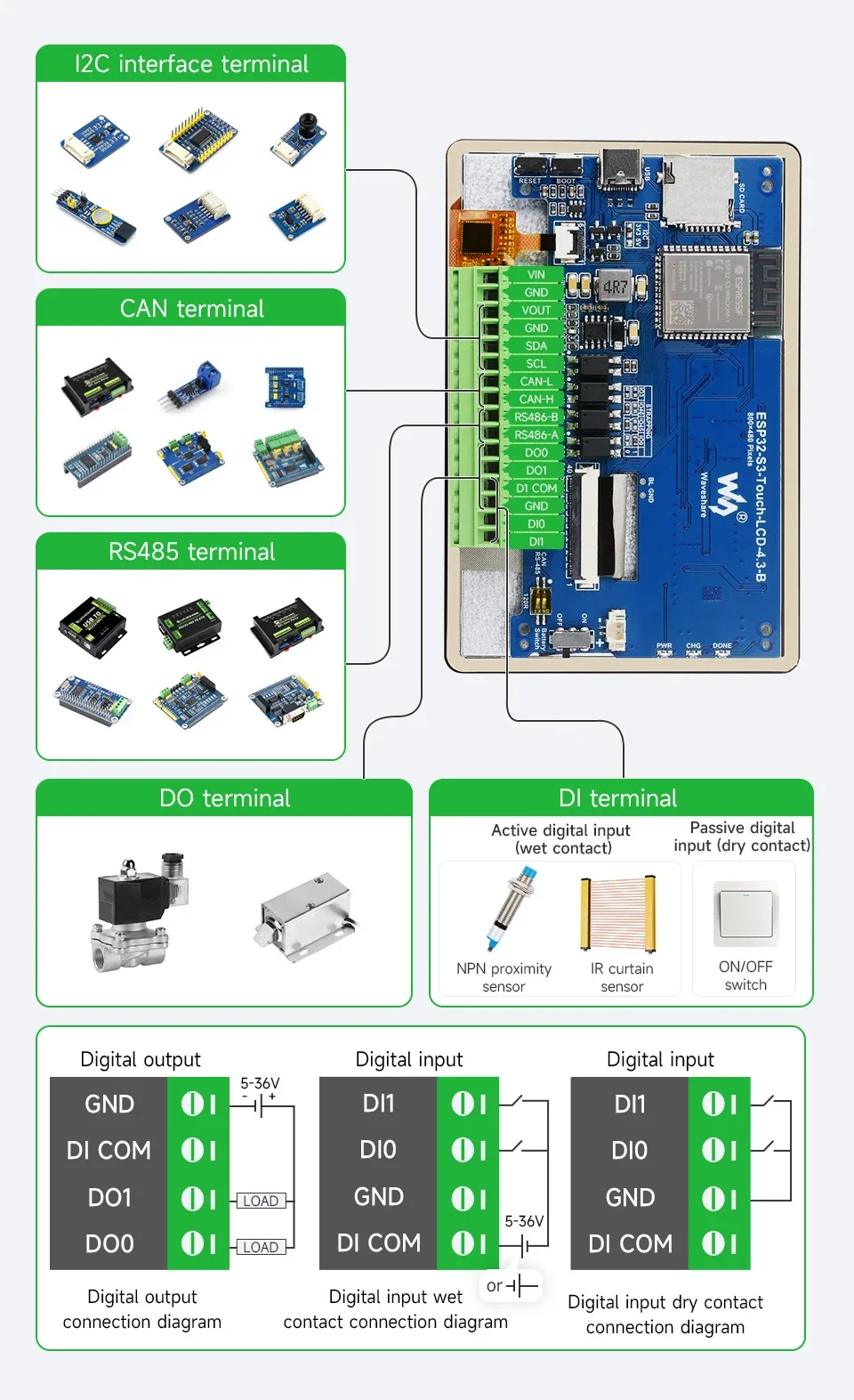

الإخراج الرقمي
5 ~ 36 فولت، خرج مفتوح التصريف، حمل الإخراج: 450 مللي أمبير لكل قناة (كحد أقصى)
محطة إشارة الإدخال المشتركة
NC: المدخلات السلبية ذات الاتصال الجاف
الاتصال بمصدر الطاقة الإيجابي: الإدخال الرقمي منخفض النشاط، للإدخال النشط للاتصال الرطب NPN، 5V-36V DC
الاتصال بمصدر الطاقة السلبي: الإدخال الرقمي نشط للغاية، للإدخال النشط للاتصال الجاف PNP، 5V-36V DC
المدخلات الرقمية
5 ~ 36 فولت، يدعم الإدخال السلبي / النشط (NPN أو PNP)

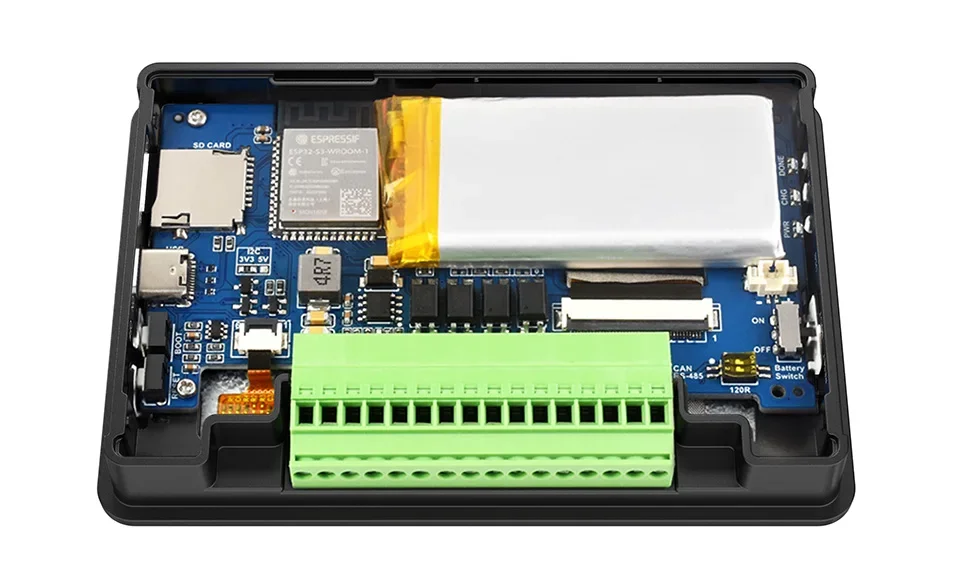

يدعم تركيب بطارية ليثيوم 60x30x6 مللي متر (LxWxH).
*للإشارة فقط، بطارية الليثيوم غير متضمنة.

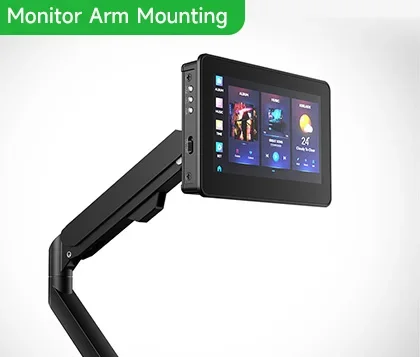

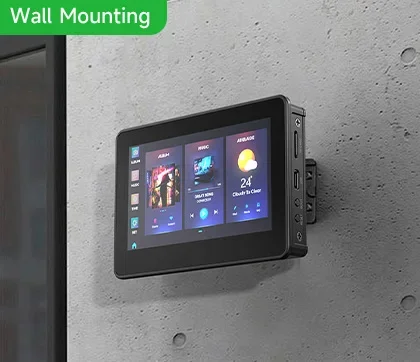

* للإشارة فقط، لا يتم تضمين قوس السكك الحديدية وقوس الجدار وذراع الشاشة.
يبلغ تباعد فتحة التثبيت في الجزء الخلفي من العلبة 75 مم.

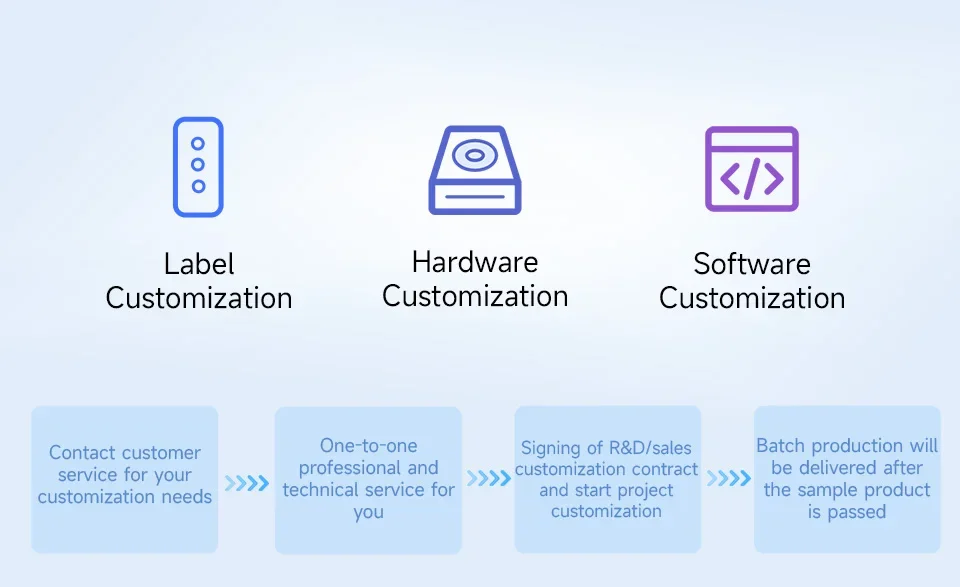

دعم تخصيص البرامج والأجهزة
بما في ذلك واجهة الأجهزة والشعار والتسمية والحالة وصفحة الويب وما إلى ذلك.
نموذج |
ESP32-S3-Touch-LCD-4.3B |
ESP32-S3-Touch-LCD-5 |
|||
|
|
|
|
|
|
المعلمات الأساسية |
|||||
المعالج |
معالج Xtensa 32 بت LX7 ثنائي النواة عالي الأداء، تردد رئيسي يصل إلى 240 ميجاهرتز |
||||
واي فاي / بلوتوث |
يدعم شبكة Wi-Fi بتردد 2.4 جيجا هرتز (802.11 b/g/n) وBluetooth 5 (LE)، مع هوائي مدمج |
||||
فلاش/PSRAM |
فلاش 16 ميجابايت + 8 ميجابايت PSRAM |
فلاش 8 ميجابايت + PSRAM 8 ميجابايت |
فلاش 16 ميجابايت + 8 ميجابايت PSRAM |
فلاش 8 ميجابايت + PSRAM 8 ميجابايت |
|
إمدادات الطاقة |
TypeC 5 فولت + تيار مستمر 7-36 فولت |
تايب سي 5 فولت |
TypeC 5 فولت + تيار مستمر 7-36 فولت |
تايب سي 5 فولت |
|
معلمات LCD |
|||||
القرار |
480x480 |
800x480 |
الإصدار القياسي: 800x480 |
800x480 |
|
واجهة العرض |
آر جي بي |
||||
لوحة العرض |
اي بي اس |
||||
زاوية الرؤية |
160° |
الإصدار القياسي: 160° |
170° |
||
نوع اللمس |
بالسعة |
||||
لوحة اللمس |
زجاج مقسى |
||||
واجهة الاتصالات |
يمكن، RS485، I2C، USB |
CAN، RS485، I2C، USB، UART، مستشعر |
يمكن، RS485، I2C، USB |
CAN، RS485، I2C، USB، UART، مستشعر |
|
الإدخال الرقمي |
- |
2DI، 5 ~ 36V، الإدخال السلبي / الإدخال النشط (NPN أو PNP)، مدمج في optocoupler ثنائي الاتجاه |
- |
2DI، 5 ~ 36V، الإدخال السلبي / الإدخال النشط (NPN أو PNP)، مدمج في optocoupler ثنائي الاتجاه |
- |
الإخراج الرقمي |
- |
2DO، 5 ~ 36 فولت، خرج مفتوح التصريف، حمل الإخراج: 450 مللي أمبير لكل قناة (كحد أقصى) |
- |
2DO، 5 ~ 36 فولت، خرج مفتوح التصريف، حمل الإخراج: 450 مللي أمبير لكل قناة (كحد أقصى) |
- |
أخرى |
|||||
درجة حرارة التشغيل |
0℃ ~ 65℃ |
||||
الأبعاد (الطول × العرض) |
84.2 × 84.2 ملم |

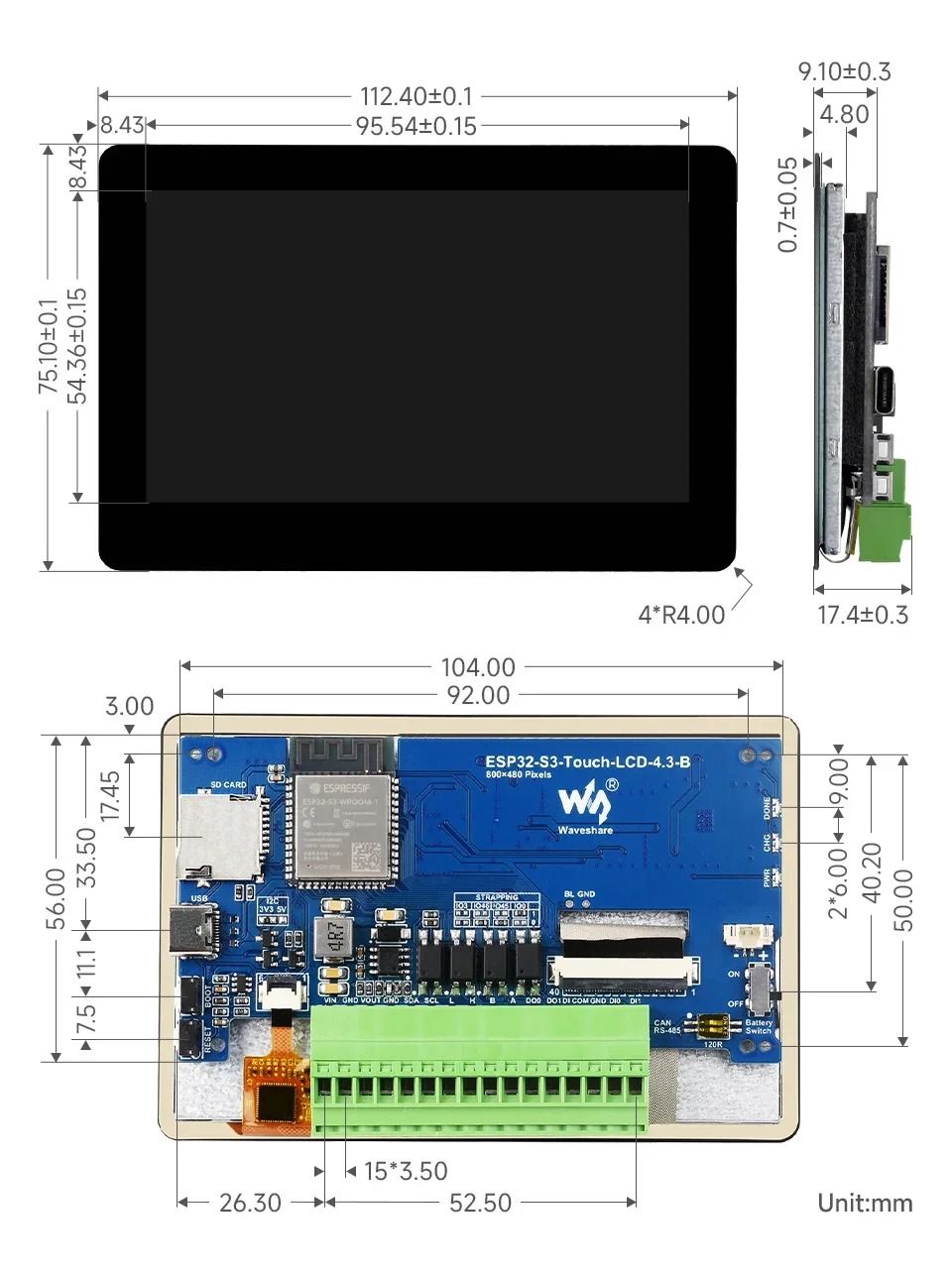

الإصدار القياسي: 112.4 × 75.1 ملم |
106.1×67.8 ملم |
127.7 × 87.45 ملم |
192.96 × 110.76 ملم |
